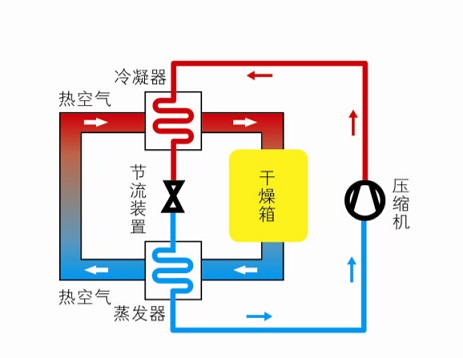

熱泵系統由壓縮機、冷凝器、節流裝置和蒸發器組成，系統內運行的工質，在蒸發器中吸取干燥室排出濕熱空氣中的熱量，從低壓液態工質蒸發成低壓蒸汽，經壓縮機增壓成為高溫高壓的蒸汽；在冷凝器中，高溫高壓的工質蒸汽放出熱量加熱進入干燥室的空氣，而工質本身則從氣體冷凝成高壓液體；通過節流裝置，液體工質產生阻塞效應，降低了壓力和溫度，成為低壓低溫液體，再度進入蒸發器中吸收濕熱氣體的熱量，如此反復循環將低溫熱量輸送到高溫介質中去，形成熱泵循環。
